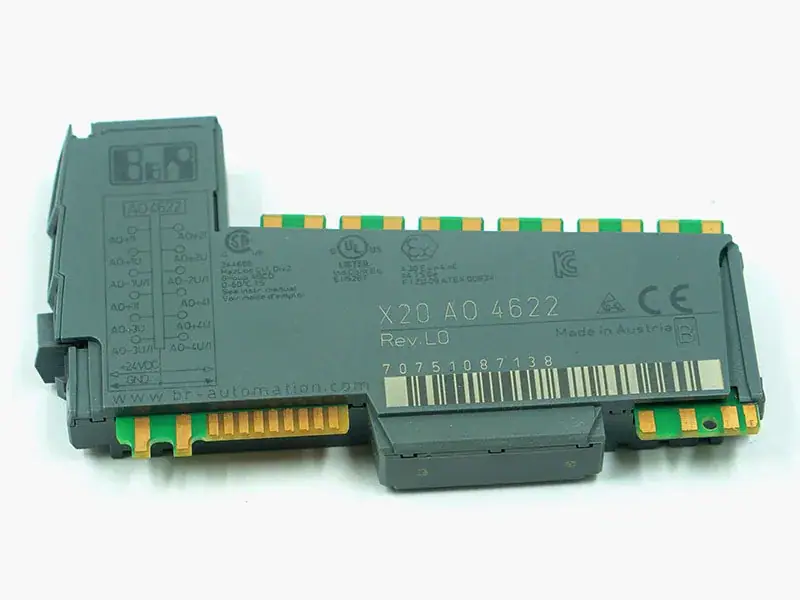

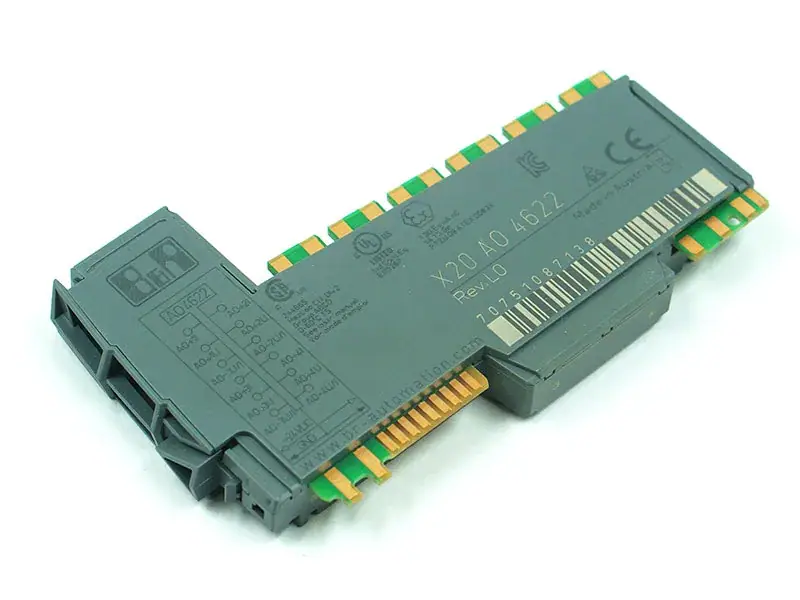

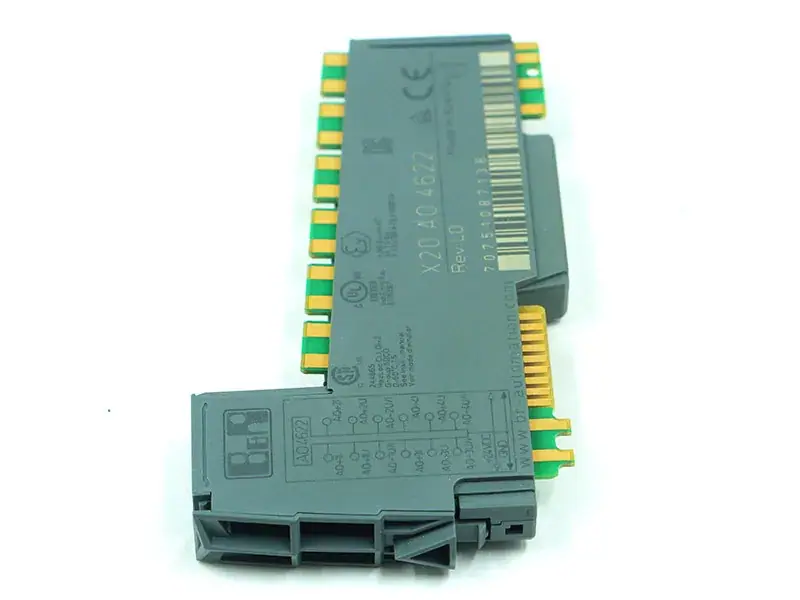

X20AO4622 Фотографии
Технические характеристики
| Выход | ±10 В или 0–20 мА/4–20 мА, через разные клеммы |
| Макс. выходной ток | 10 мА при напряжении >5 В 15 мА при напряжении <5 В |
| Разрешение цифрового преобразователя | |
| Напряжение | ±12 бит |
| Текущий | 12-битный |
| Время конвертации | 300 мкс для всех выходов |
| Время стабилизации при изменении выходного сигнала во всем диапазоне | 500 мкс |
| Включение/выключение поведения | Внутреннее реле включения для запуска |
| Макс. ошибка | |
| Напряжение | |
| Прирост | 0.08% |
| Компенсировать | 0.05% |
| Текущий | |
| Прирост | 0.09% |
| Компенсировать | 0.05% |
| Защита выхода | Защита от короткого замыкания |
| Выходной формат | |
| Напряжение | INT 0x8001 – 0x7FFF / 1 LSB = 0x0008 = 2.441 mV |
| Текущий | INT 0x0000 – 0x7FFF / 1 LSB = 0x0008 = 4.883 µA |
| Нагрузка на канал | |
| Напряжение | Макс. ±10 мА, нагрузка ≥1 кОм |
| Текущий | Нагрузка макс. 600 Ом (версия ≥ J0), 500 Ом (версия < J0) |
| Защита от короткого замыкания | Ограничение тока ±40 мА |
| Выходной фильтр | Фильтр нижних частот первого порядка / частота среза 10 кГц |
| Макс. получить дрейф | |
| Напряжение | 0,015%/°C |
| Текущий | 0,02 %/°С |
| Макс. смещенный дрейф | |
| Напряжение | 0,032%/°C |
| Текущий | 0,032%/°C |
| Ошибка, вызванная изменением нагрузки | |
| Напряжение | Макс. 0,11%, от 10 МОм → 1 кОм, резистивный |
| Текущий | Макс. 0,5%, от 1 Ом → 600 Ом, резистивный |
| Нелинейность | <0,007% |
| Напряжение изоляции между каналом и шиной | 500 Вэфф |
