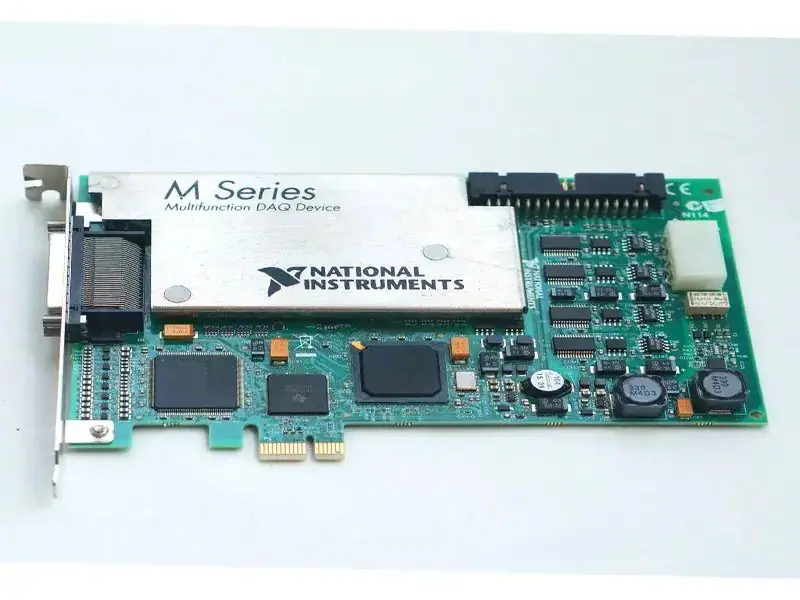

Карта сбора данных NI PCIe-6259

Технические характеристики

Бренд: НИ
Модель:PCIe-6259
Количество каналов: 16 дифференциальных или 32 несимметричных.
Разрешение АЦП: 16 бит
DNL: отсутствие пропущенных кодов гарантировано
Частота дискретизации
Максимум одного канала: 1,25 Мвыб/с.
Многоканальный максимум (совокупно): 1,00 MS/s
Минимум: Нет минимума
Временное разрешение: 50 нс
Точность синхронизации: частота дискретизации 50 ppm
Входная связь: постоянный ток
Диапазон входного сигнала: ±0,1 В, ±0,2 В, ±0,5 В, ±1 В, ±2 В, ±5 В, ±10 В.
Максимальное рабочее напряжение для аналоговых входов (сигнал + общий режим): ±11 В AI GND
CMRR (от постоянного тока до 60 Гц): 100 дБ
Входное сопротивление (устройство включено)
AI+ к AI GND >10 ГОм параллельно с 100 пФ
AI-к AI GND >10 ГОм параллельно с 100 пФ
Входное сопротивление (устройство выключено)
AI+ к AI GND 820 Ом
AI-к AI GND 820 Ом
Входное сопротивление
Перекрестные помехи (при 100 кГц)
Соседние каналы -75 дБ
Несмежные каналы -95 дБ
Малая полоса сигнала (-3 дБ): 1,7 МГц
Размер входного FIFO: 4095 выборок.
Память списка сканирования: 4095 записей
Передача данных
PCI/PCI Express/PXI/PXI Express: DMA (разброс-сбор), прерывания,
программируемый ввод-вывод
USB: поток сигнала USB, программируемый ввод-вывод
Защита от перенапряжения для всех аналоговых входов и каналов измерения.
Устройство на ±25 В для максимум четырех контактов AI
Устройство выключено ±15 В для максимум четырех контактов AI.
Входной ток в состоянии перенапряжения: максимум ±20 мА/вывод AI.
