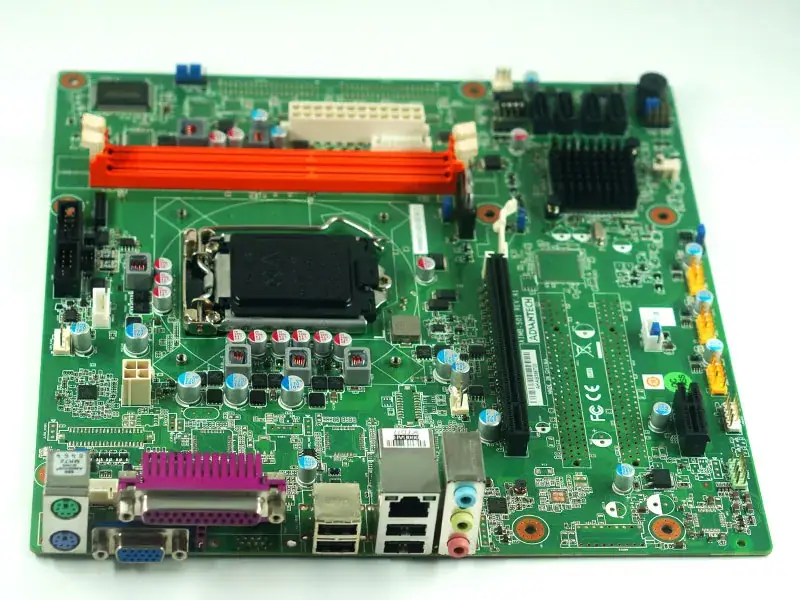

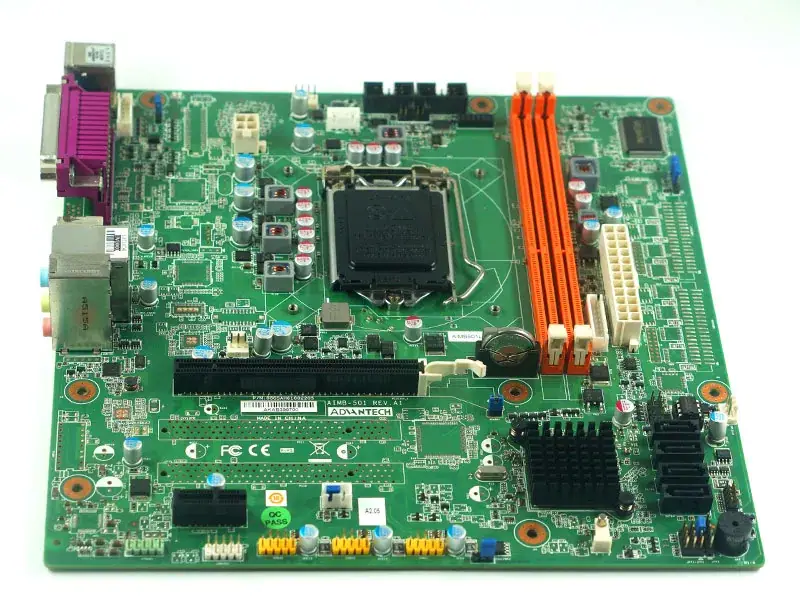

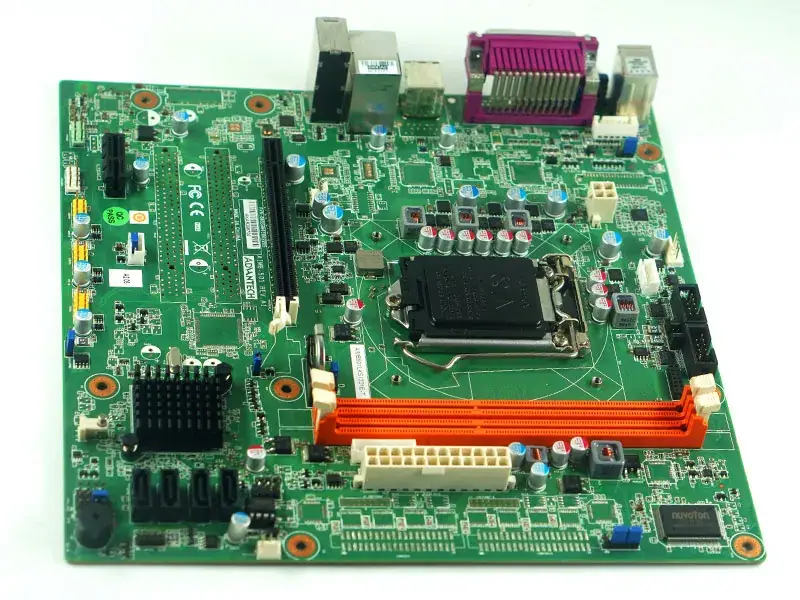

アドバンテック AIMB-501L-KSA1E マザーボード

仕様

Type： Embedded Industrial Motherboard
Brand Name： Advantech
Model Number： AIMB-501L-KSA1E
原産地： 台湾、中国
Type： Embedded Industrial Motherboard
Brand Name： Advantech
Model Number： AIMB-501L-KSA1E
原産地： 台湾、中国
Controller: Intel HD Graphics
DDI (HDMI/DVI/DisplayPort): DVI: 1920 x 1200 @ 60Hz (Optional)
Graphic Engine： DirectX 10.1 and OpenGL 3.0 support
Graphic Memory: 1GB maximum shared memory with 2GB and above system memory installed
VGA: Up to 2048 x 1563 @ 60Hz
フォームファクタ: マイクロ ATX
COM Port: 2 ( 1 x RS232, 1 x RS232/ 422/ 485)
GPIO: 8-bit GPIO
Keypad: 1
LPT: 1
Smart Fan: 3
TPM: Optional
USB2.0: 10
ECC Support: No
Max. Capacity: 16 GB
Memory Socket: 2 x 240-pin DIMM
Memory Technology: DDR3 1066/1333 MHz
Processor BIOS: AMI EFI 64Mbit
Chipset Intel H61 PCH
Core Number： 2 / 4
CPU： Intel i7-2600 / i5-2400 / i3-2120 / Pentium G850 / Celeron G540
CPU TDP: 95W/ 65W
Frequency： 2.5GHz ~ 3.4 GHz
L3 Cache： 2 ~ 8MB
SATA： 4 x SATAII (Max. Data Transfer Rate 300 MB/s)
Operating System Linux： Yes
Operating System Microsoft Windows：Yes
Operating System SUSIAccess： Yes
Battery Lithium 3 V / 200 mAh
Connector： ATX24P
Power Consumption (Full Load)： 1.72A @ 5V / 1.02A @ 3.3V / 5.61A @ 12V / 0.27A @ 5Vsb / 0.16A @ -12V
Power Consumption (Idle)： 1.39A @ 5V / 0.96A @ 3.3V / 0.63A @ 12V / 0.16A @ 5Vsb / 0.15A @ -12V
Power Type： ATX
Ethernet Connector： RJ45 x 1
Ethernet Controller： GbE1: RTL8111-VL
Ethernet Speed： 10/ 100/ 1000 Mbps
Audio Interface: HD Audio
Audio CODEC: Realtek ALC892, High Definition Audio (HD)
Audio Connector: 2 (Line-in, Line out, Mic-in)
WatchDog Timer: Yes
PCI Express x 1： 1
PCI Express x 16：1
Dimension (mm)：244 x 244 mm
Weight：1.2 kg (2.64 lb), weight of total package
